产品介绍

　　WX-APF有源滤波器模块是一种用于动态抑制谐波的新型电力电子装置，它能够对不同幅值和频率的谐波进行快速跟踪补偿，装置通过内部检测电路分离出其中的谐波部分，是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT功率模块，生成与电网谐波电流幅值相等，极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。

　　本产品可广泛应用于企业，商业和机关团体的供配电系统中其主要应用的行业包括：电力系统，石油，烟草，化工，冶金，制药，造船，汽车制造，电信，水泥，矿山，电气化铁路，造纸，精密机械加工，焊接，纺织，印刷，精密电子，半导体生产企业等。

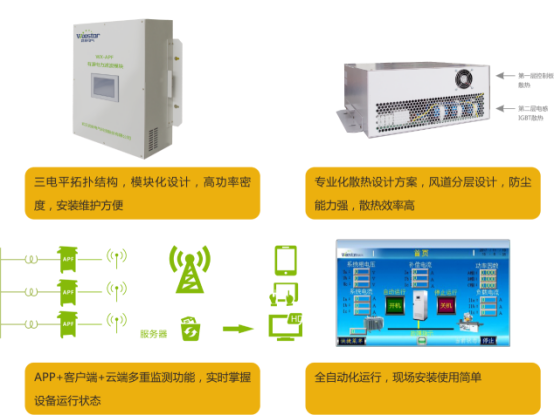

　　1.2产品优势

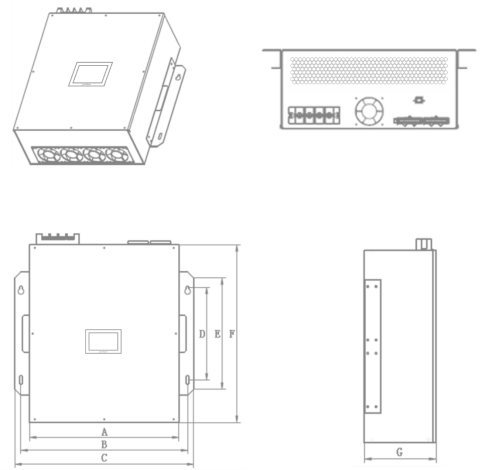

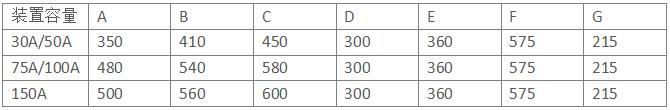

外形尺寸

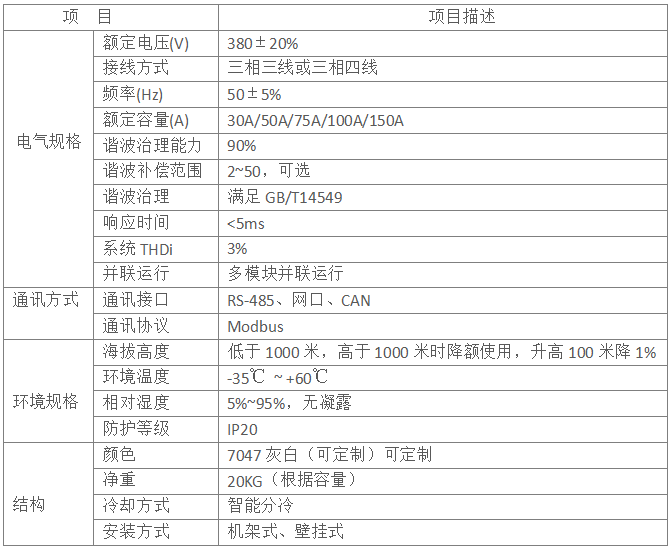

　　技术参数
